簡單介紹：
日本BL必愛路回轉桌面用轉換器PN-ZERO 2/6
詳情介紹：
-
模擬信號型號
-
-
-
-
ROTARY JOINT PN-ZERO系列

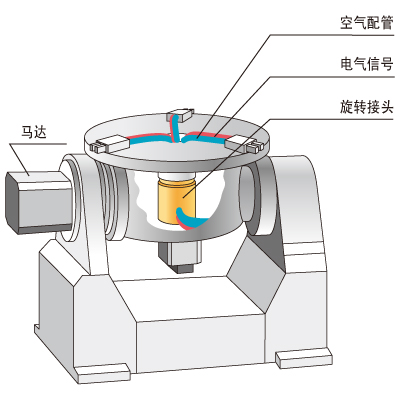

是面向定位器及旋轉臺開發的旋轉連接器。在其輕巧、簡捷的機身中，配備了通用的電氣信號觸點和氣壓端口。實現360度無縫旋轉，不再受于轉動角度的限制，從而消除了電氣配線、氣壓配管相纏繞的困擾。請根據所需的電氣信號觸點數、種類選擇型號。
-
產品資料（PDF）
ROTARY JOINT PN-ZERO系列
特 點
-
配備通用的電氣信號觸電和氣壓端口
-
輕巧、簡捷的本體
-
360度無縫旋轉（額定50rpm)
-
模擬信號觸點6個~36個以外，還支持免配線系統（Device Net、UNI-WIRE、CC-Link）
-
CC-Link（PN-ZERO 2/C-4）
導入的優點
?旋轉方向、角度的限制消失，不回到基準點就能達到生產的效率化。
?斷線、管道破損等故障消失，可以減少生產停止的問題、維護所需的成本、時間的節省。
主要用途
-
定位器等旋轉軸部
-
縱向旋轉式、橫向旋轉式的復數夾具軸部
-
其它正逆旋轉物的
主要規格
規格/型號
PN-ZERO 2/6
PN-ZER0 2/12
PN-ZER0 2/24
PN-ZER0 2/36
旋轉角度
360度無縫旋轉（ 正逆旋轉兩用 ）
外形尺寸
φ89mmxH132mm
φ89mmxH152mm
φ89mmxH172mm
產品重量
2.6kg
2.8kg
2.9kg
3.0kg
旋轉力矩（運轉中）
約500N?cm
旋轉速度
（max.)
100rpm
（定格）
50rpm
接續通用性
電氣信號
接點數
6個
12個
24個
36個
接點容量
(max.)
2A連續( AC100V/DC100V )
固定側接頭
屏蔽電纜/插入型端子PC-2005M ( NICHIFU ）
旋轉側接頭
屏蔽電纜/插入型端子PC-2005M ( NICHIFU ）
氣壓
端口數
2個
*小管道直徑
φ14.4mm
使用壓力范圍
0～0.98MPa(0～10kgf/cm2)
固定側安裝
連接螺絲(Rc3/8)
旋轉側安裝
連接螺絲(Rc3/8)
-
模擬信號型號
-
-
-
-
ROTARY JOINT PN-ZERO系列
是面向定位器及旋轉臺開發的旋轉連接器。在其輕巧、簡捷的機身中，配備了通用的電氣信號觸點和氣壓端口。實現360度無縫旋轉，不再受于轉動角度的限制，從而消除了電氣配線、氣壓配管相纏繞的困擾。請根據所需的電氣信號觸點數、種類選擇型號。
-
產品資料（PDF）
ROTARY JOINT PN-ZERO系列
特 點
-
配備通用的電氣信號觸電和氣壓端口
-
輕巧、簡捷的本體
-
360度無縫旋轉（額定50rpm)
-
模擬信號觸點6個~36個以外，還支持免配線系統（Device Net、UNI-WIRE、CC-Link）
-
CC-Link（PN-ZERO 2/C-4）
導入的優點
?旋轉方向、角度的限制消失，不回到基準點就能達到生產的效率化。
?斷線、管道破損等故障消失，可以減少生產停止的問題、維護所需的成本、時間的節省。
主要用途
-
定位器等旋轉軸部
-
縱向旋轉式、橫向旋轉式的復數夾具軸部
-
其它正逆旋轉物的
主要規格
規格/型號
PN-ZERO 2/6
PN-ZER0 2/12
PN-ZER0 2/24
PN-ZER0 2/36
旋轉角度
360度無縫旋轉（ 正逆旋轉兩用 ）
外形尺寸
φ89mmxH132mm
φ89mmxH152mm
φ89mmxH172mm
產品重量
2.6kg
2.8kg
2.9kg
3.0kg
旋轉力矩（運轉中）
約500N?cm
旋轉速度
（max.)
100rpm
（定格）
50rpm
接續通用性
電氣信號
接點數
6個
12個
24個
36個
接點容量
(max.)
2A連續( AC100V/DC100V )
固定側接頭
屏蔽電纜/插入型端子PC-2005M ( NICHIFU ）
旋轉側接頭
屏蔽電纜/插入型端子PC-2005M ( NICHIFU ）
氣壓
端口數
2個
*小管道直徑
φ14.4mm
使用壓力范圍
0～0.98MPa(0～10kgf/cm2)
固定側安裝
連接螺絲(Rc3/8)
旋轉側安裝
連接螺絲(Rc3/8)
- 模擬信號型號
ROTARY JOINT PN-ZERO系列
是面向定位器及旋轉臺開發的旋轉連接器。在其輕巧、簡捷的機身中，配備了通用的電氣信號觸點和氣壓端口。實現360度無縫旋轉，不再受于轉動角度的限制，從而消除了電氣配線、氣壓配管相纏繞的困擾。請根據所需的電氣信號觸點數、種類選擇型號。
- 產品資料（PDF）
ROTARY JOINT PN-ZERO系列
特 點
- 配備通用的電氣信號觸電和氣壓端口
- 輕巧、簡捷的本體
- 360度無縫旋轉（額定50rpm)
- 模擬信號觸點6個~36個以外，還支持免配線系統（Device Net、UNI-WIRE、CC-Link）
- CC-Link（PN-ZERO 2/C-4）
導入的優點
?旋轉方向、角度的限制消失，不回到基準點就能達到生產的效率化。?斷線、管道破損等故障消失，可以減少生產停止的問題、維護所需的成本、時間的節省。
主要用途
- 定位器等旋轉軸部
- 縱向旋轉式、橫向旋轉式的復數夾具軸部
- 其它正逆旋轉物的
主要規格
| 規格/型號 | PN-ZERO 2/6 | PN-ZER0 2/12 | PN-ZER0 2/24 | PN-ZER0 2/36 | ||
|---|---|---|---|---|---|---|
| 旋轉角度 | 360度無縫旋轉（ 正逆旋轉兩用 ） | |||||
| 外形尺寸 | φ89mmxH132mm | φ89mmxH152mm | φ89mmxH172mm | |||
| 產品重量 | 2.6kg | 2.8kg | 2.9kg | 3.0kg | ||
| 旋轉力矩（運轉中） | 約500N?cm | |||||
| 旋轉速度 | （max.) | 100rpm | ||||
| （定格） | 50rpm | |||||
| 接續通用性 | 電氣信號 | 接點數 | 6個 | 12個 | 24個 | 36個 |
|
接點容量 (max.) |
2A連續( AC100V/DC100V ) | |||||
| 固定側接頭 | 屏蔽電纜/插入型端子PC-2005M ( NICHIFU ） | |||||
| 旋轉側接頭 | 屏蔽電纜/插入型端子PC-2005M ( NICHIFU ） | |||||
| 氣壓 | 端口數 | 2個 | ||||
| *小管道直徑 | φ14.4mm | |||||
| 使用壓力范圍 | 0～0.98MPa(0～10kgf/cm2) | |||||
| 固定側安裝 | 連接螺絲(Rc3/8) | |||||
| 旋轉側安裝 | 連接螺絲(Rc3/8) | |||||
